1.主机部分

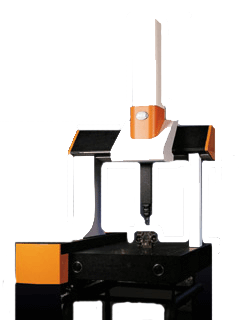

1.1 MQ系列测量机设计采用刚性好、质量轻的全封闭式框架移动桥式结构。其结构简单、紧凑、承载能力大、测量速度性好，具有高精度、高性能和高稳定性的优点。
1.2 固定的花岗岩工作台，使其具有承载能力强、装卸空间宽阔、便捷。
1.3 结构简单、紧凑，运动更加快速、轻便
1.4 三轴导轨均采用优质花岗岩，使三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，钢性好、动态几何误差变形最小。
1.5 横梁采用独特的45°斜梁技术，确保了机器的稳定。
1.6 三轴导轨均采用自洁式预载荷高精度空气轴承，运动更平稳。
1.7 驱动系统采用进口高性能直流伺服电机、进口摩擦杆传动装置，确保传动更快捷、更精准、运动性能更佳。
1.8 采用世界著名的英国RENISHAW金属光栅尺，保证与大多数工件保持相同的热膨胀系数，0.5?m分辨率保证了良好的重复精度。
1.9 Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。
1.10 控制系统采用德国高集成度SB-06专用数控系统，从而大大的提高系统的性能、可靠性和抗干扰能力。
1.11软件采用具有独立知识产权的、功能强大的AUTOMET测量软件包，其完善的测量功能和联机功能，为用户提供了完美的测量解决方案。
1.12性能指标:
测量行程：X×Y×Z 800mm×1000mm×600mm
示值误差： E≤3.0＋L/250?m；
探测误差： R≤3.5?m；
1.13 环境条件要求：
电 源： 220V+10%,50/60HZ
压 缩 空 气： （0.4-0.6）MPa
使 用 环境： 温度（20+2）℃
湿度：40%-70%
2. 控制系统：SB06
2.1 控制系统更加安全可靠：
SB06是一套专业的CMM控制系统。它提供了多个控制模式，当导致停机的问题发生时，SB06能够在第一时间内切换到相应的模式让机器停下来，用户不用担心停不下来的意外；大型机器突然抱死而无法移动时，仍然可以用操纵盒控制使其离开。
2.2 速度更快,运动平滑,效率更高：
SB06内部采用了合理的插补算法，体现了普通的T速度曲线和优美的S曲线与CMM测量高精度的完美结合。在运动的过程中，实现了“多点（是指多个运动位置或者探测点位置）”的连续运动。在多点连续运动的路径规划上，既可以走直线也可以走圆弧（Round Corner），用触发式测头实现圆形工件的扫描成为可能。
2.3 控制系统升级方便,维护简单：
控制层和应用层分开为SB06的软件更新换代提供了方便，问题的诊断和解决将尤其简单和明确，一个层面上的问题波及到另外一个层面的现象将不复存在。
2.4 操纵盒的人性化设计：
操纵盒为用户的不同需求提供了高低档次的一系列型号。以高级的HT100为例，既有传统上的速度控制，还提供位移控制。同时提供了8个不同的速度档和8个不同的位移档，操作灵活，定位准确；X、Y、Z轴可以自由切换，选择；另外能很好的避免非人为扳动操纵杆而导致机器运动的问题；当然，应急开关是必不可少的。
3. 计算机系统
计算机 P4/256MB/40G/1.44M/CD
显示器 17″彩色显示器
A4彩色喷墨打印机
4. AUTOMET测量软件
源于德国、具有自主知识产权，功能强大的计量与检测软件 ,为计量需要提供了完美的解决方案，使您的测量过程以高效率和高精度进行，这一完善的汉化测量软件通过其简洁的用户界面，引导使用者进行零件编程，程序初始设定和执行工件检测。
AUTOMET测量软件提供了以下先进的性能
4.1全套汉化软件和中文在线帮助
4.2 直接支持复合式三坐标测量运行。（可加装激光测头系统、接触式扫描系统）
4.3 完善的直观化图形界面为不同的软件应用水平的操作者提供了便捷的执行功能。
4.4 具有自学习模式功能和脱机编程功能。
4.5 点击鼠标，立即执行下述操作：
完善的测头管理，零件坐标系管理，工件找正功能，特征测量检测报告。
4.6集合元素的评价：
几何元素测量及评定： 点、直线、平面、圆、椭圆、圆柱、圆锥、球、相交、距离、对称、垂直、夹角。
形 状 误 差 评 定： 直线度、平面度、圆度、圆柱度。
位 置 误 差 评? 定： 平行度、垂直度、倾斜度、同轴度(同心度)、对称度、位置度、圆跳动、全跳动。
4.7 互动式超级报告功能，增加了报告格式和数据处理上的灵活性
4.8 完全支持所有通用标准
4.9 符合ISO标准的公差评判能力
4.10 可选专业测量软件： 曲线软件? 曲面软件?? CAD接口软件
4.11可为用户专门开发专用测量软件
5. 接触式测头系统
5.1 RENISHAW PH10T机械分度测头座
PH10T是由英国RENISHAW公司专业设计生产的分度旋转关节测头座，可由软件直接驱动改变旋转角度。
技术参数
分度轴A(俯仰): 0-105°, 7.5°/步
分度轴B(旋转): + 180°， 7.5°/步
重量: 580g
定 位 重 复性： 0.5m
5.2 RENISHAW TP20触发测头
含标准测力吸盘和中等吸力吸盘一件
技术参数：
感 应 方向： 5方向 +X,+Y,+Z
重复性（2δ）： 0.35?m/10mm
重 量： 22g
5.3? RENISHAW测针 第2组（共19根）
测针PS49R(φ1.5*20/12.5) 1根
测针PS27R(φ2.5*20/14) 5根
测针PS17R(φ4*20/20.2) 1根
测针PS3R(φ6*δ2) 1根
测针PS20R(30°*15) 1根
测针PS68R(φ5*50/50 陶瓷) 1根
加长杆SE4（10mm）1根
加长杆SE5（20mm）1根
加长杆SE18（40mm） 1根
加长杆PEL1（50mm） 1根
加长杆PEL2（100mm） 1根
加长杆PEL3（200mm） 1根
测针中心SC2 1只
校准球φ251个
万向球座 1个
