| 名 称： |

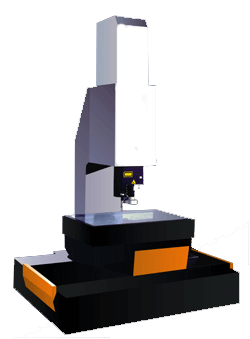

三坐标测量机 |
| 型 号： |
MC003-UG553 |
| 测量范围(mm)X： |
500 |
| 测量范围(mm)Y： |
500 |
| 测量范围(mm)Z： |
300 |
| 探测系统： |
MH20i(接触式）玻璃工作台、顶、底光源、从CCD、NIKON5X物镜 |
| 分辨率： |
0.1μm |
| 示值误差（μm）： |
2.5+L/300（光学式）1.5+L/350（接触式） |
| 探测误差（μm）： |
2.0 |
| MC003-UG系列三坐标测量机设计封闭框架结构,工作台移动组成，特有的技术。其先进的机械结构设计确保了系统整体的高精度及高稳定性，并将接触式测头、光学式测头及激光扫描测头等多种测头模式集为一体，以确保完成几乎所有的测量任务。先进的高精度CCD成像技术与先进的图像处理技术完美结合，可实现特殊的测量要求具有计算机编程控制光学照明（顶光、底光和环形光）技术，是工件表面照明均匀，提高了测量的高精度和可靠性。三轴在机械上相互独立，运动互不干扰，从而确保了系统的高稳定性。 Y轴运动采用中央驱动，避免了Y向运动中的偏摆，提高了Y轴的运动精度三轴导轨均采用优质花岗岩，使三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，钢性好、动态几何误差变形最小。三轴导轨均采用自洁式预载荷高精度空气轴承，运动更平稳。光栅的布置接近被测工件，遵循了阿贝误差原理，减小了系统误差。驱动系统采用进口高性能直流伺服电机、进口摩擦杆传动装置，确保传动更快捷、更精准、运动性能更佳。 Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性 |
|
